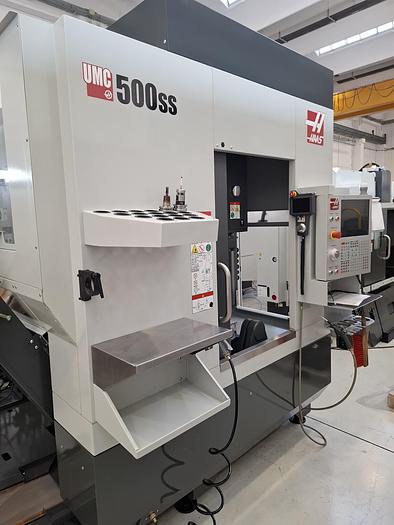

CENTRO DI LAVORO HAAS CINQUE ASSI MOD UMC 500 SS PRONTA CONSEGNA
CENTRO DI LAVORO HAAS CINQUE ASSI MOD UMC 500 SS PRONTA CONSEGNA
Posizione:Cologno Monzese, Italia
Descrizione
Caratteristiche Tecniche

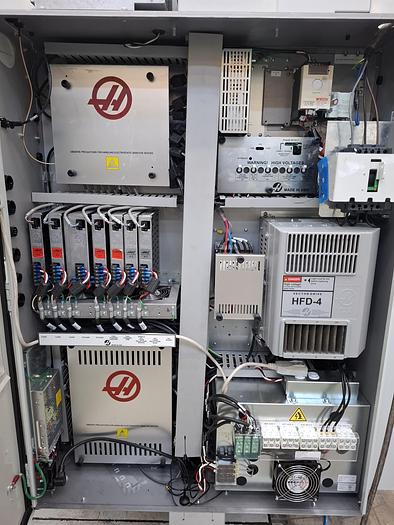

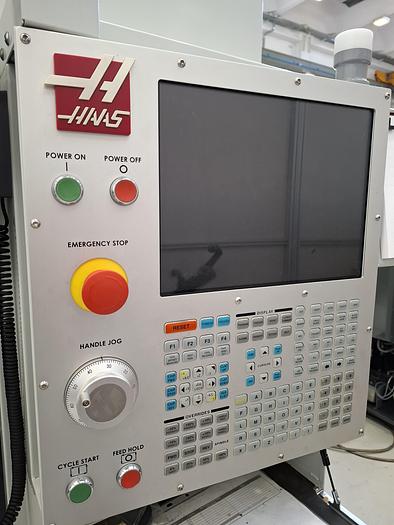

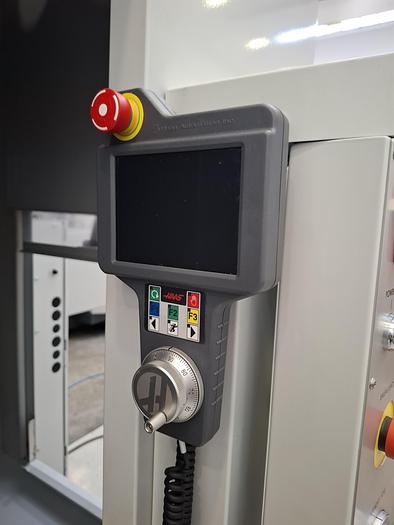

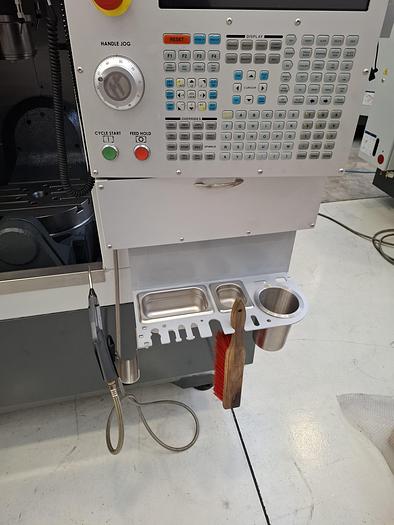

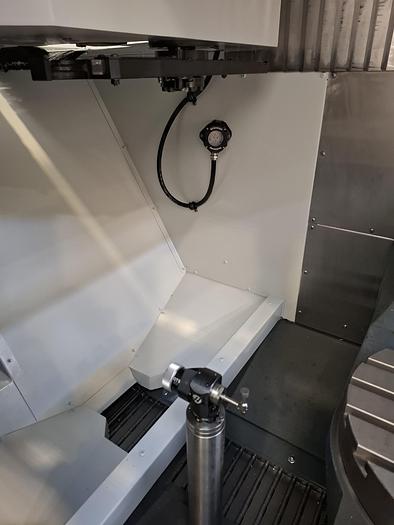

Centro di lavorazione verticale CNC a cinque assi super veloce con corse da 610 x 406 x 406 mm (24″ x 16″ x 16″), CT, 1 GB di memoria integrata, Offset pezzo dinamici e controllo del punto centrale utensile, Modulo di rilevamento precoce della mancanza di tensione, Interfaccia Ethernet, HaasConnect Monitoraggio da remoto, HaasDrop, Seconda posizione iniziale, Lavorazione ad alta velocità, Codice M media display M130, Maniglia di avanzamento a distanza con display touchscreen, Maschiatura rigida, Corsa di sicurezza, Connessione WiFi per il controllo Haas, Serbatoio del refrigerante da 208 litri (55 galloni) con pompa da 0,6 kW (3/4 hp), Unità di raffreddamento per armadio del controllo CNC, Sistema di misura diretto di precisione sugli assi rotanti B e C, coperchio superiore, Pompa controllo flusso refrigerante, Sistema di sonda intuitiva wireless; Renishaw, Mandrino da 12.000 rpm, cono BT40, comando vettoriale 30 hp (22,4 kW); in linea a trasmissione diretta, Cambio utensile montato lateralmente ad alta velocità, cono 40, 30+1 utensili.
La macchina è corredata di Dichiarazione CE di Conformità e soddisfa i requisiti essenziali di sicurezza previsti dalla Direttiva Macchine
Opzioni :
BT OPTION
PASSAGGIO DI REFRIGERANTE ATTRAVERSO IL MANDRINO, 69 BAR
Questo sistema a passaggio del refrigerante ad alta pressione attraverso il mandrino fornisce un massimo di 69 bar di refrigerante al tagliente per tagli pesanti, velocità di avanzamento superiori, forature profonde e una migliore finitura delle superfici. 15.000giri/minuto max con passaggio del refrigerante attraverso il mandrino abilitato.

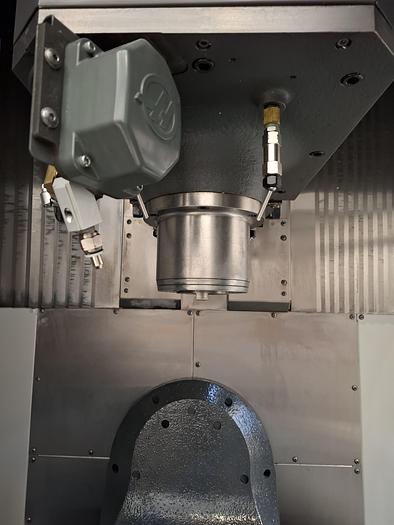

UGELLO REFRIGERANTE PROGRAMMABILE
L’ugello refrigerante programmabile è un ugello a posizionamento multiplo che invia automaticamente sull’utensile da taglio il refrigerante con la massima precisione. Il posizionamento dell’ugello è regolato da programma, al fine di evitare impostazioni continue con conseguenti risparmi di tempo per l’operatore. La posizione dell’ugello può inoltre essere regolata manualmente dal controllo pensile.

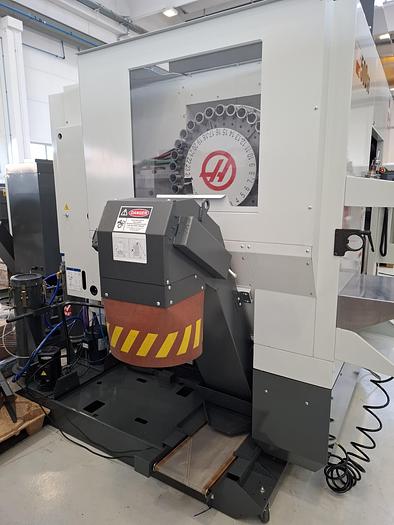

EVACUATORE TRUCIOLI DI TIPO A NASTRO
Questo evacuatore di trucioli a nastro rimuove rapidamente i trucioli dalla macchina e li scarica all’altezza del barile. E’ una soluzione utile per le applicazioni di produzione elevata o quando si lavorano materiali duri o abrasivi.
GETTO D’ARIA ATTRAVERSO GLI UTENSILI
L’opzione di getto d’aria attraverso gli utensili fornisce un flusso d’aria ad alta pressione/flusso elevato attraverso l’utensile fino al tagliente. Richiede la presenza dell’opzione TSC di passaggio di refrigerante attraverso il mandrino. I requisiti dell’aria dipendono dall’applicazione. Disponibile esclusivamente per mandrini in linea.
SISTEMA DI FILTRO AUSILIARIO DEL REFRIGERANTE
Questo sistema di filtraggio di tipo a due sacchi da 25 micron rimuove gli elementi contaminanti e le particelle molto piccole dal refrigerante prima che possano essere messi in circolo attraverso la pompa del refrigerante. Il filtro è obbligatorio nelle macchine dotate di sistema di passaggio del refrigerante attraverso l’utensile durante la lavorazione della ghisa, dell’alluminio fuso, del legno, delle resine fenoliche e di altri materiali abrasivi.
8 CODICI M AGGIUNTIVI
PREDISPOSIZIONE PER ATTREZZATURA PNEUMATICA ATTRAVERSO LA TAVOLA
KIT DI ANCORAGGIO DELLA MACCHINA
Kit di ancoraggio della macchina; include morsetti di fissaggio, ferramenta, epossidico di ancoraggio, spazzola per tubi, punta da
1″ per martello e modello di ancoraggio della macchina.
Specifiche
Produttore | HAAS |
Modello | UMC 500 SS |
Anno | 2022 |
Condizione | Ricondizionato |
Numero di magazzino | 00004 |
Corsa asse X | 610 mm |
Corsa asse Y | 406 mm |
Corsa asse Z | 406 mm |
Distanza dal naso mandrino alla tavola max | 508 mm |
Distanza dal naso mandrino alla tavola min | 102 mm |
Potenza mandrino | 22.4 Kw |
Numero di giri massimo del mandrino | 12.000 Rpm |
Coppia massima | 122.0 Nm a 2.000 Rpm |
Attacco mandrino | BT 40 |

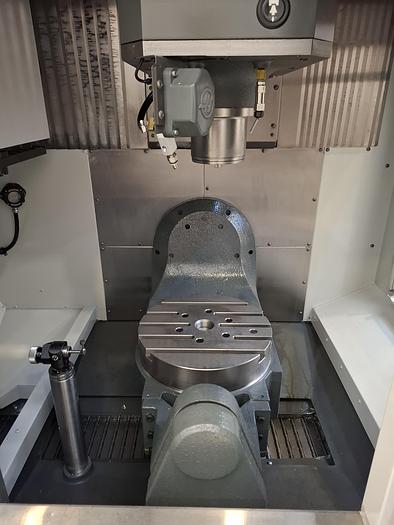

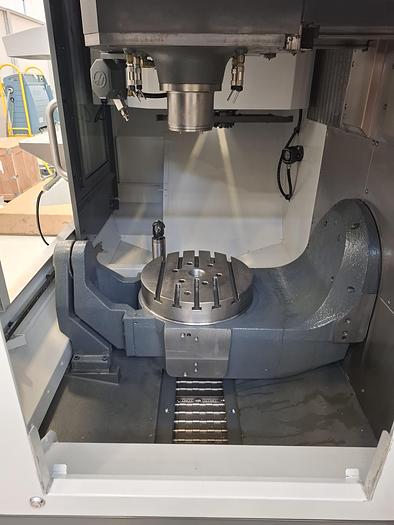

Corsa Asse B | da +120° a -35° |
Velocità massima Asse B | 179° al secondo |
Coppia frenante Asse B | 1220 Nm |
Corsa Asse C | 360° |
Velocità massima Asse C | 179° al secondo |
Coppia frenante Asse C | 1220 Nm |
Rotazione dei pezzi massima | 457 mm |
Diametro tavola | 400 mm |
Peso massimo sulla tavola | 226.8 Kg |
Larghezza cava a T | 16.00 mm |
Numero cave a T | 5 |
Interasse cave a T | 63 mm |
Avanzamenti rapidi Asse X - Y - Z | 30.5 m al minuto |
Cambio utensile | SMTC |
Capacità cambio utensile | 30+1 |
Diametro massimo utensile | 64 mm |
diametro massimo utensile adiacente vuoto | 127 mm |
lunghezza massima utensile | 305 mm |
Peso massimo utensile | 5.4 Kg |
Tempo cambio utensile | 1.80 secondi |
